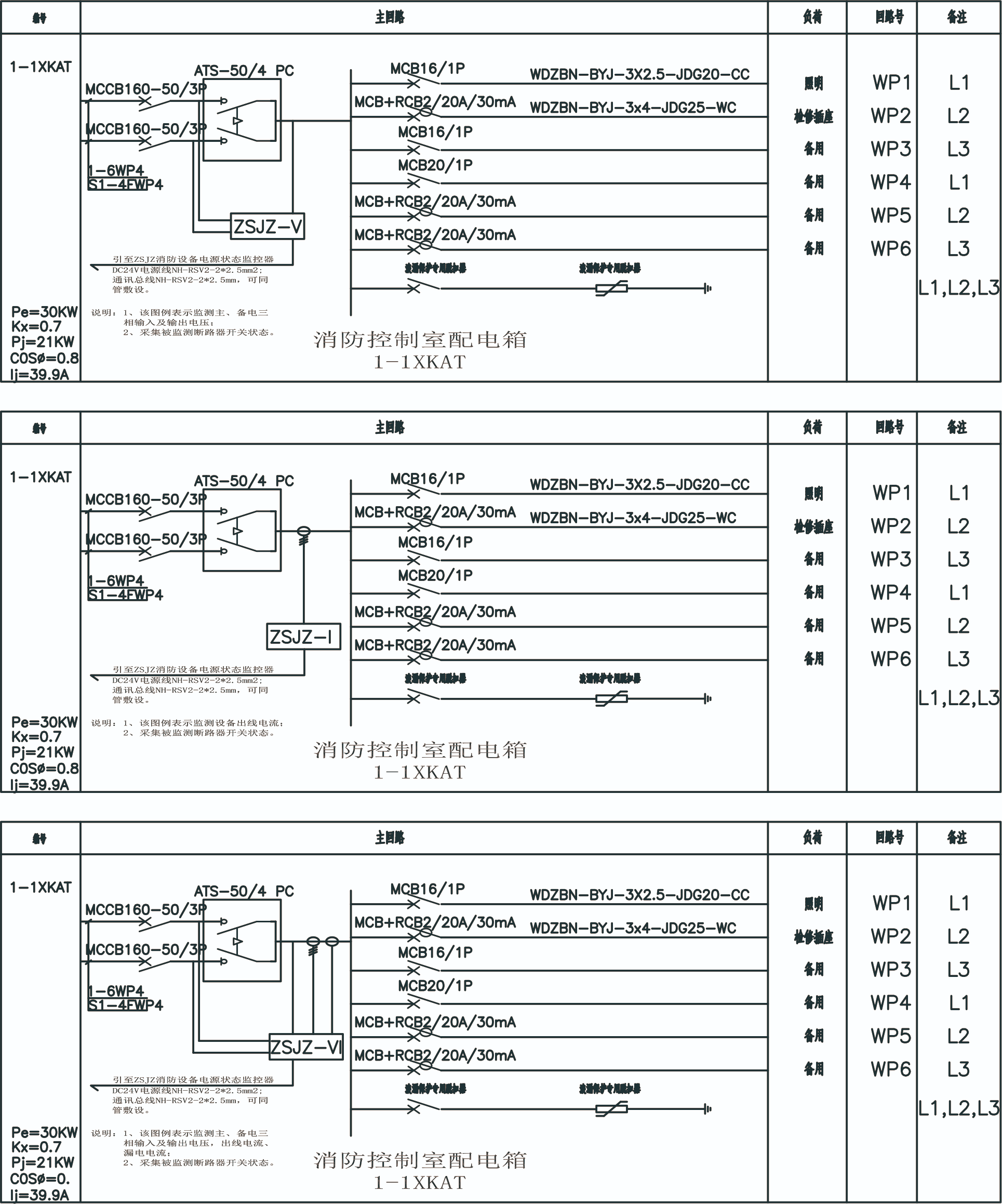

设计图例一

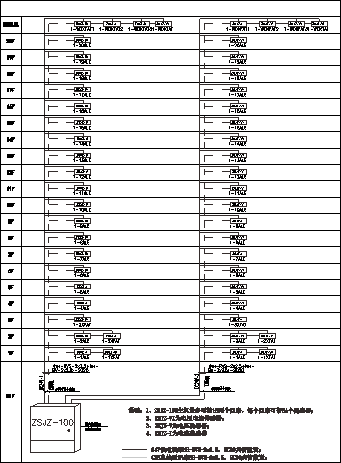

设计图例二

技术说明：

1、本工程根据国家标准GB25506-2010《消防控制室通用技术要求》及GB50116-2013《火灾自动报警系统设计规范》的规定，设置消防设备电源监控系统。

2、消防设备电源监控系统产品应符合国家标准GB28184-2011《消防设备电源监控系统》的规定，必须具有国家消防电子产品质量监督检验中心出具的型式检验报告。

3、消防设备电源状态监控器，通过高清电子地图或中文实时显示消防用电设备的供电电源、备用电源的工作状态、故障报警信息及被检测消防电源的电压电流值，准确显示故障点的位置。

4、消防设备电源状态监控器，在各类消防设备供电的交流或直流（包括主电源和备用电源）发生中断供电、过压、欠压、过流、缺相等故障时发出声光报警信号。

5、消防设备电源状态监控器专用于消防设备电源监控系统，并独立安装于消防控制室内，不兼用其他功能的消防系统，不与其他消防系统共用设备，能通过软件远程设置现场传感器的地址编码及故障报警参数，方便系统调试及后期维护使用。

6、系统的施工，按照批准的工程设计文件和施工技术方案进行，不得随意变更，如需如确需变更设计时，由设计单位负责更改，并经审图机构审核批准。
